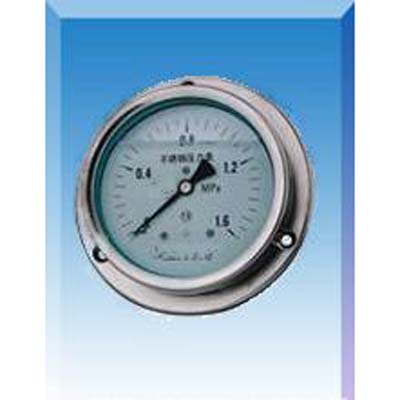

耐震轴向带边盘装压力表

耐震轴向带边盘装压力表-点击查看商品大图技术参数:

型号 结构形式 精确度% 测量范围 MPa
YN-50Z 轴向无边 ±2.5 0~0.16;0~0.25;0~0.4;0~0.6;0~1.0
0~1.6;0~2.5;0~4;0~6;0~10;
0~16;0~25;0~40;0~60
YN-60
YN-60T
YN-60Z
YN-60ZQ
径向无边
径向带后边
轴向无边
轴向带前边
YN-100
YN-100T
YN-100Z
YN-100ZQ
径向无边
径向带后边
轴向无边
轴向带前边
±1.6 -0.1~0;-0.1~0.06;-0.1~0.15;
-0.1~0.3;-0.1~0.5;-0.1~0.9
-0.1~1.5;-0.1~2.4;
0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6
0~2.5;0~4.0;0~6.0;0~10;0~16
0~25;0~40;0~60
YN0150
YN-150T
YN-150Z
YN-150ZQ
径向无边
径向带后边
轴向无边
轴向带前边
注:轴向可按要求带方形前边。

使用工作温度:-5℃~55℃;-25℃~55℃
使用工作环境振动频率不大于25Hz,振幅不大于1mm
仪表执行标准:Q/320211 DGH01-2003

型号 外形尺寸 mm
A B C D d d0 M
YN-50Z 29 24 0 50 / / 14X1.5
YN-60 31 32 14 60 / /
YN-60T 31 32 15 75 3.4
YN-60Z 30 32 0 / /
YN-60ZQ 30 32 0 75 3.4
YN-100 44 45 18 100 / / 20X1.5
YN-100T 44 46 19 118 5.5
YN-100Z 43 45 34 / /
YN-100ZQ 43 45 44 118 5.5
YN-150 50 47 19 149 / / 20X1.5
YN-150T 50 48 20 165 5.5
YN-150Z 51 47 55 / /
YN-150ZQ 51 47 55 165 5.5
注:连接螺纹可按要求订货

使用与订货须知:
使用中因环境温度过高,仪表指示值不回零位,可用细针在仪表橡皮塞上通一小孔,使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围

Y-60/100/150普通压力表:
适用测量无***,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。使用工作温度:-40℃~70℃,仪表执行标准:GB/T1226-2001.
YN-50/60/100/150耐震压力表:
适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷,仪表指示稳定清晰稳定。广泛应用于机械、石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力。使用寿命长,是普通压力表的替代产品..防护等级IP65。
Y-60BF/100BF/150BF全不锈钢压力表:
仪表全部采用不锈钢材料制造,主要零件采用OCr18Ni12Mo2Ti材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石油、化工、冶金等工业。
Y-60BF/100BF/150BF/Z耐震不锈钢压力表:
仪表全部采用不锈钢材料制造,主要零件采用OCr18Ni12Mo2Ti材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石油、化工、冶金等工业。可以适应剧烈振动环境,耐受脉动介质及冲击载荷,具有更广泛用途。全不锈钢耐震压力表使用工作温度:-25℃~70℃. 仪表执行标准:Q/320211 DGH01-2003防护等级IP65
Y-60D/100D/150D定位型压力表:
1、仪表主体为Ф100各型压力表,内部设定位装置组成定位压力表。如耐酸定位压力表Y-100B-D、定位微压表YE-100-D、定位耐震压力表YN-100-D等。
2、定位压力表可任意调正限定压力指针,可清晰标定工作压力的上下限位置,以警示现场操作人员。
3、定位装置为红绿两个指针,可由仪表外设置的旋钮调定其位置。
其使用条件同原选用压力表。调定指针时请轻缓转动设定旋钮。订货时请说明选用的压力表型号,公称直径,测量范围,精确度等级及定位代号-D。
YTT-150/150A(B)差动远传压力表:
适用于一般环境,测量对铜和铜合金无腐蚀性气体、液体和蒸汽的压力。仪表除就地指示压力值外,还能连续输出与压力值成线性的0-10mA或4-20mA直流信号,可与DDZ-II或DDZ-III型变送单元组合仪表配合应用,组成显示、记录、调节、控制等自动化系统。仪表工作温度:-25℃~55℃,相对湿度不超过80%。耐震型仪表工作环境振动频率不大于25Hz,振幅不大于0.3mm。仪表执行标准:Q/320211 DGH03-2003
YTT-150/150A(B)-Z耐震型差动远传压力表:
适用于一般环境,测量对铜和铜合金无腐蚀性气体、液体和蒸汽的压力。仪表除就地指示压力值外,还能连续输出与压力值成线性的0-10mA或4-20mA直流信号,可与DDZ-II或DDZ-III型变送单元组合仪表配合应用,组成显示、记录、调节、控制等自动化系统。具有抗振动环境、耐脉动介质及冲击载荷特性。
YSG-2/3电感压力变送器:
适用于一般环境工业生产过程和测量系统。仪表除就地指示压力值外,还连续输出0-10mA或4-20mA直流信号,以远距离传输至控制室,可与XMY型压力数字仪或DDZ-II、DDZ-III变送单元组合仪表组成显示、记录、调节、控制等,实现生产过程的自动检测与控制。使用工作温度:-10℃~55℃ 仪表执行标准:Q/320211 DGH03-2003
Y-60B/100B/150B/MF(ML)隔膜压力表:
隔膜压力表:采用间接测量结构,适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。隔离膜片有多种材料,以适应各种不同腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业,并有各种材质的隔离膜片及各种接口形式以供不同的工矿条件选用。
PD-H-L1/2压力继电器:
是电液系统中将压力信号转换成电信号的转换器,以实现电液系统自动程序控制和安全保护。适用一般环境油、气、水等工作介质,仪表压力切换可调,反应灵敏,并有灯光显示,其技术指标符合液压压力继电器产品质量分等JB/JQ2020-88标准。PD-H-L压力继电器已获实用新型专利,专利号:91-65222,该产品广泛应用于机械、冶金、矿山、石油、化工等自动控制和安全保护。
YTXC-100/150-Z耐震电接点压力表:
具有抗介质脉动和冲击载荷,耐环境振动等优异特性,适用测量气体,液体或蒸 汽等压力。仪表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击,保护接点,使仪表指示清晰,电信号切换可靠,工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
YXD-100/150-Z耐震光电信号电接点压力表:
具有抗环境振动,介质脉动和冲击载荷特性。仪表指示清晰、稳定、电信号切换可靠。
仪表适用对铜或铜合金无腐蚀作用的液体、气体等介质的压力测量,除指示功能外,还具有上下限(或双上限、双下限)二位可调信号控制。
仪表采用非接触式电接点,其设定接点上应用了光电传感器,构成无接点信号切换装置。通过控制电路,经高灵敏继电器输出,故仪表灵敏度极高,响应快速,控制精度高 ,无滞后、跳跃现象。在低电压工作时,一般接点式装置浸没于阻尼液中,其接点附着油膜,增大接触电阻,使接点不能有效工作,电流大时烧蚀严重。采用光电无触点信号切换,无电弧,无接点蚀损现象,故使用寿命长,开关特性优良,低于24V工作电压时仍能安全可靠工作。 该型仪表已获新型实用专利,专利号:99229277.8。仪表能适应特殊场所,各种工作条件,广泛应用于石油、化工、机械、冶金、核能技术及开关频繁的工艺流程。
YXXD-100/150-Z耐震光电信号电接点压力表:
具有抗环境振动,介质脉动和冲击载荷特性。仪表指示清晰、稳定、电信号切换可靠。
仪表除指示功能外,还具有上下限二位可调信号控制。
仪表采用非接触式电接点,其设定接点上应用了光电传感器,构成无接点信号切换装置。通过控制电路,输出高低电平信号,故仪表灵敏度极高,响应快速,控制精度高,无滞后、跳跃现象。在低电压工作时,一般接点式装置浸没于阻尼液中,其接点附着油膜,增大了接触电阻,使接点不能有效工作,电流大时烧蚀严重。采用光电无触点信号切换,无电弧,无接点蚀损现象,故使用寿命长,开关特性优良。仪表输出高低电平直流信号,适用24V直流电压的计算机用户。
该型仪表已获新型实用专利,专利号:99229277.8。仪表能适应特殊场合,各种工作条件,广泛应用于石油、化工、机械、冶金、核能技术及开关频繁的工艺流程。
YP-60/100/150膜片压力表:
适用于测量对铜和铜合金无腐蚀、无结晶、高粘度的液体或气体的压力。
YP-60/100/150-Z耐震膜片压力表:
具有一般膜片压力表的性能,同时具有抗介质脉动、冲击载荷和耐环境振动的特性。
仪表执行标准:Q/320211 DGH07-2001, 耐震膜片压力表及耐腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级。
YP-60/100/150-B耐腐膜片压力表:
适用于测量有一定腐蚀性、粘度大、结晶的液体和气体的压力。

YP-60/100/150-BZ耐腐耐震膜片压力表:
则兼耐腐膜片压力表及耐震膜片压力表二者的特性。
YE-60/100/150-B不锈钢膜盒压力表:
可测量有一定腐蚀性的气体或液体的微小压力。仪表的外壳及导压系统采用1Cr18Ni9不锈钢材料。使用环境条件:-25℃~55℃, 相对湿度不大于80%。
抗工作环境振动:V.H.3级.仪表执行标准:Q/320211 DGH02-2003
YE-60/100/150膜盒压力表:
适用测量对铜和铜合金无腐蚀性气体或液体介质的微小压力。
WSS-3/4/5系列双金属温度计:
适用于中低温现场检测,可直接测量液体、气体和蒸汽的温度,具有无汞害、指示清晰,坚固、耐振。仪表全部采用不锈钢材料,具有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等工业。
CYS-150-Z抗振差压表:
仪表适用于测量有一定腐蚀性、非结晶气体或液体介质差压,可同时指示两个工作压力的示值及差压值。仪表可在冲击载荷、脉动介质或有机械振动的场所使用。
YXC-J/JA保护继电器:
耐震电接点压力表的接点功率容量较小,加填充液虽延长了测量系统的寿命,但因油膜的影响增加了接点的接触电阻,接点易蚀损,不宜低电压(大电流)频繁开启。保护继电器可有效克服上述缺陷,工作时连接电接点压力表与过程控制电路,保护继电器提供电接点0.2mA工作电流,接点通断信号令保护继电器动作。保护继电器的开关放大电路可克服接触电阻影响,令电接点可靠,并得到完全保护,电寿命大大增加。进口高性能继电器的输出可承受很高负载,满足了耐震电接点压力表在低电压(大电流)时安全可靠的要求。
YXC-150-ZG抗振电接点压力表(大功率):
一般电接点压力表的接点功率容量较小,有些仪表的电接点装置浸没于阻尼液中,其接点上附着油膜,增大了接触电阻,电流大时不能可靠工作,接点易烧蚀失效。
抗振(大功率)电接点压力表采用双向可控硅输出及光信号触发电路,接点电流极小,仅数mA,不产生火花,故无触点蚀损现象,接触电阻大至数KΩ时仍能工作,故接触极其可靠,响应速度快。输出容量可达1200VA,可有效克服前述缺陷,电寿命大大增加,具有很高的可靠性。
YXG-100/150-B防爆感应接点压力表:
仪表专用于周围环境有可燃介质及***性混合物危险的场所,测量液体、气体的压力,有自动控制、自动报警等功能。 仪表采用了无触点感应开关,具有很高的安全可靠性。
仪表按GB3836.1-2000《***性气体环境用电气设备第1部分通用要求》及GB3836.4-2000《***性气体环境用电气设备第4部分本质安全型“i”》制造,经国家级仪器仪表防爆安全监督检验站检验,防爆安全性能符合GB3836.1-2000和GB3836.4-2000的标准要求。防爆合格证号为:GYB03196。仪表必须与安全栅(推荐选用德国P+F公司生产的WE77/EX2或WE77/EX1安全栅——防爆式控制单元)配套使用,构成本质安全防爆系统,方可使用于现场存在IIC级以下的***性气体混合物的场所。
YXG-150-Z抗振感应接点压力表:
仪表具有抗环境振动、介质脉动和冲击载荷特性。仪表接点采用了无接触感应开关,电信号切换可靠、灵敏度高、控制精度高、响应快速、无滞后跳跃现象,开关特性极其优良。仪表与YXG-K控制器配套使用。
YXG-K控制器:
控制器与YXG-100-B, YXG-150-B感应接点压力表或YXG-150-Z抗振感应接点压力表配套使用,控制器连接感应接点压力表与过程控制电路间。控制器有两个(单接点控制器有一个)等效感应开关的继电器输出,以联接过程控制电路,并设有输出状态显示。控制器系非防爆型,不适用有防爆要求场所。
YXG-150KG感应接点压力表(带开关放大器):
仪表的接点应用了无接触感应开关,故无触点蚀损现象、灵敏度高、响应快速、控制精度高、无滞后跳跃现象,安全可靠。
仪表内安装了两个开关放大器,输出0.3V-24V高低电压信号供过程控制用,也可驱动小功率负载。
YXC-150J/JA-Z抗振电接点压力表(带保护继电器):
仪表具有抗介质脉动和冲击载荷,耐环境振动等优异特性,适用于测量对铜和铜合金无腐蚀性的气体、液体或蒸汽等压力。仪表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击,保护接点。仪表指示清晰,工作稳定,电信号切换可靠。
仪表的接点功率容量较小,加填充液虽延长了测量系统的寿命,但因油膜的影响增加了接点的接触电阻,接点易蚀损,不宜低电压(大电流)频繁开启。
带保护继电器可有效克服上述缺陷,保护继电器提供电接点小电流,接点通断信号令保护继电器动作。保护继电器的开关放大电路可克服接触电阻影响,令电接点可靠,并得到完全保护,电寿命大大增加。进口高性能 继电器的输出可承受很高负载,满足了仪表在低电压(大电流)时安全可靠的要求。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
YXH-100/150-Z抗振磁敏电接点压力表:
仪表具有抗环境振动,介质脉动和冲击载荷特性。仪表指示清晰、稳定,电信号切换可靠。
仪表适用对铜或铜合金无腐蚀作用的液体、气体等介质的压力测量,除指示功能外,还具有上下限二位可调信号控制。
仪表灵敏度极高,响应快速,无滞后、跳跃现象。在低电压工作时,一般接点式装置浸没于阻尼液中,其接点附着油膜,增大了接触电阻,使接点不能有效工作,YXH型仪表的触点系真空封装,故信号切换可靠,无飞弧现象,使用寿命长,其开关特性优良 。
仪表适用低电压、小电流工作,尤适宜24V直流电压的计算机用户作控制信号切换用。
仪表配用本公司生产的YXC-JA保护继电器,可满足交流220V使用条件。
YSZC-4 小巧型压力变送器:
YSZC 系列压力变送器采用了目前最先进的电子陶瓷技术,无中介液的干式压力测量技术,厚膜电子技术,SMT技术和PFM 信号技术,与传统的扩散硅、应变片技术相比具有显著的优点。
1、过载和抗冲击能力强
变送器的极限过载能力可达额定量程1~5倍,由于采用了陶瓷厚膜技术的传感器,因而即使变送器在具有腐蚀性和强震动的环境中,也能正常工作,且对测量精度影响较小。
2、稳定性高
每年优于0.2%满量程,此技术指标已接近智能型压力仪表的水平。
3、温度漂移小
由于采用了无中介液的干式压力测量技术,从而在极大的提高测量精度的同时,也使温度对测量的影响降至极低: ±0.2%/10℃。当温度由-10℃~+60℃变化,温度漂移小于±0.15%/10℃。
4、适用性广
YSZC系列产品多、连接形式灵活,因而可适应工业测量中的各种场合及介质。
YSZC-5 标准型压力变送器:
YSZC 系列压力变送器采用了目前最先进的电子陶瓷技术,无中介液的干式压力测量技术,厚膜电子技术,SMT技术和PFM 信号技术,与传统的扩散硅、应变片技术相比具有显著的优点。
1、过载和抗冲击能力强
变送器的极限过载能力可达额定量程1~5倍,由于采用了陶瓷厚膜技术的传感器,因而即使变送器在具有腐蚀性和强震动的环境中,也能正常工作,且对测量精度影响较小。
2、稳定性高
每年优于0.2%满量程,此技术指标已接近智能型压力仪表的水平。
3、温度漂移小
由于采用了无中介液的干式压力测量技术,从而在极大的提高测量精度的同时,也使温度对测量的影响降至极低: ±0.2%/10℃。当温度由-10℃~+60℃变化,温度漂移小于±0.15%/10℃。
4、适用性广
YSZC系列产品多、连接形式灵活,因而可适应工业测量中的各种场合及介质。
YSZC-6 风压差压变送器:
YSZC 系列压力变送器采用了目前最先进的电子陶瓷技术,无中介液的干式压力测量技术,厚膜电子技术,SMT技术和PFM 信号技术,与传统的扩散硅、应变片技术相比具有显著的优点。
1、过载和抗冲击能力强
变送器的极限过载能力可达额定量程1~5倍,由于采用了陶瓷厚膜技术的传感器,因而即使变送器在具有腐蚀性和强震动的环境中,也能正常工作,且对测量精度影响较小。
2、稳定性高
每年优于0.2%满量程,此技术指标已接近智能型压力仪表的水平。
3、温度漂移小
由于采用了无中介液的干式压力测量技术,从而在极大的提高测量精度的同时,也使温度对测量的影响降至极低: ±0.2%/10℃。当温度由-10℃~+60℃变化,温度漂移小于±0.15%/10℃。
4、适用性广
YSZC系列产品多、连接形式灵活,因而可适应工业测量中的各种场合及介质。
Y-60/100/150/MK系列卫生型压力表
全不锈钢焊接结构;特殊设计,不充油的平面膜片;小体积、高性能、高性价比、高稳定性、高灵敏度、环保型
应 用: 食品机械、泥浆、煤浆、原油等粘稠介质测量 密封油 压系统 化工涂料、油漆检测系统 流动性压力检测
